• JD SERENADE

    Integrated Stereo Tube Amplifier

    broken image
  • Design & Details

    broken image
    broken image
    broken image
    broken image
    broken image
    broken image
  • broken image
    broken image
  • Technical Specifications

    Model: JD SERENADE

    Rated Output Power (RMS): 30 W per channel at 8 ohms, 18Hz to 60kHz

    Maximum Output Power: 60 W per channel at 8 ohms, 1kHz

    Frequency Response: (at 1 watt into 8 ohms)10Hz to 100kHz+3dB;0dB at 1kHz

    Bandwidth: 12Hz to 65kHz + -3dB; 0dB=30 W 1kHz, 8 ohms

    Distortion THD + N: Less than 1% at 15W output, 50Hz to 19kHz, 8 ohms

    Circuit Type: Ultra Linear, Class AB1

    Input Impedance: 100kohms

    Input Sensitivity: Max. 350mV at 1kHz for 30 watt output

    Output Impedance: 4 ohms and 8 ohms

    Negative Feedback: Less than 9 dB

    Signal & Noise Ratio S/N: 85dB below rated output

    Tube Complement: 4 x EL34/6CA7 , 2 x 12AX7A , 2 x 12AT7

    Overall Dimension: 12 (W) x 12 (D) x 8 (H) inches

    30 (W) x 31 (D) x 21 (H) cm

    Weight: 32 lbs (14 kg)N.W. 40 lbs (18 kg)G.W.

    Bias Settings: 180 mV

    Fuse: 100-120 VAC, T6.3A; 200-240 VAC, T3.15A

    Warranty: One year limited parts and labor. Six months or 500 hours whichever comes first on Jolida Tubes.

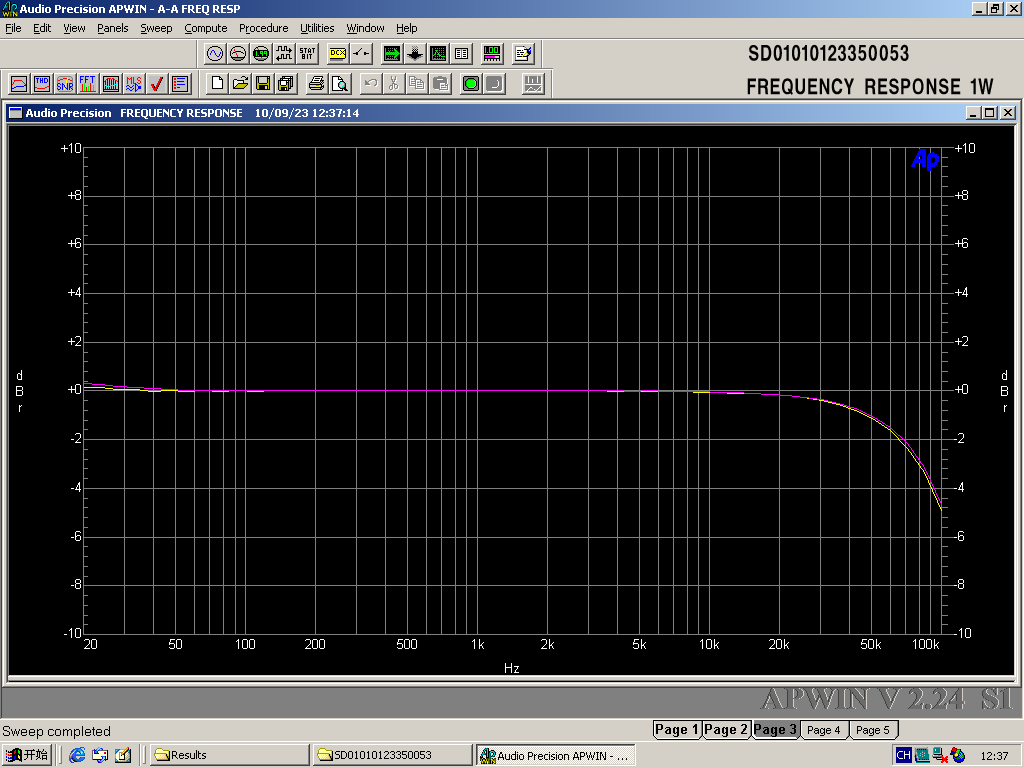

  • Frequency Response 1W

    broken image

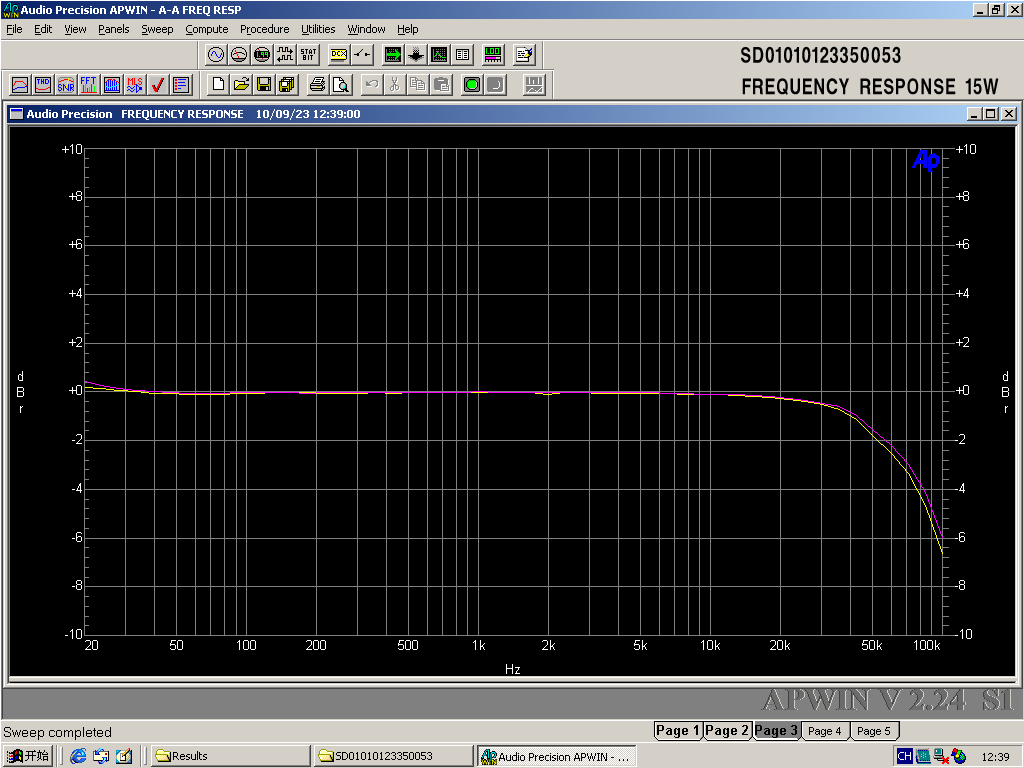

    Frequency Response 15W

    broken image

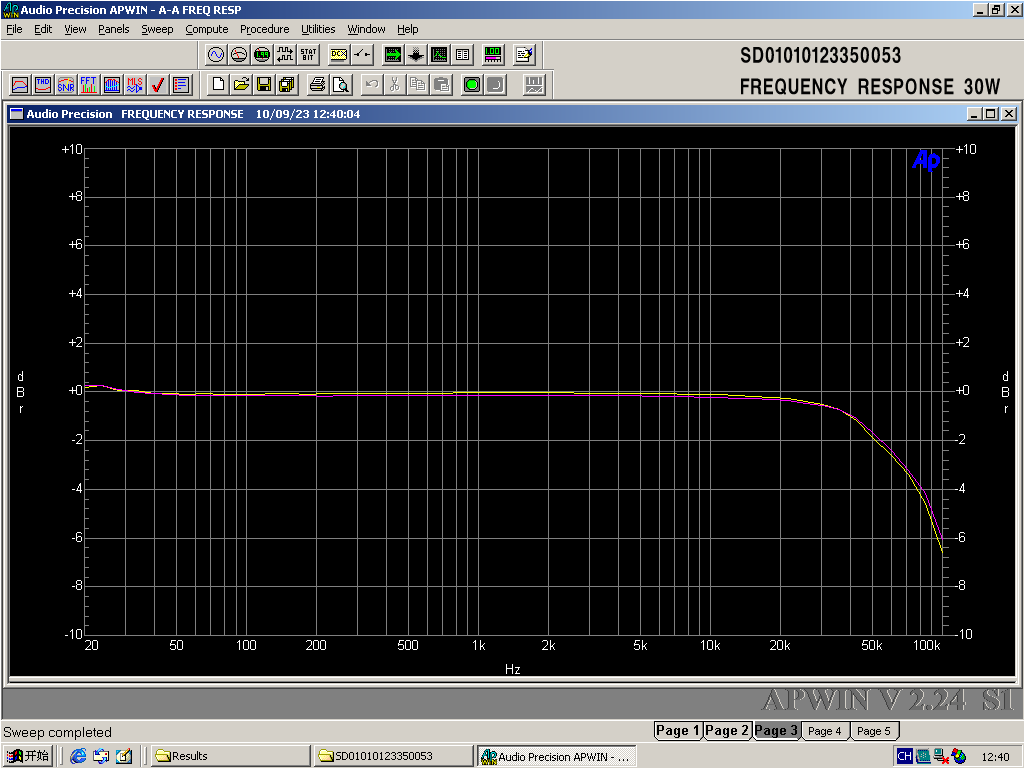

    Frequency Response 30W

    broken image

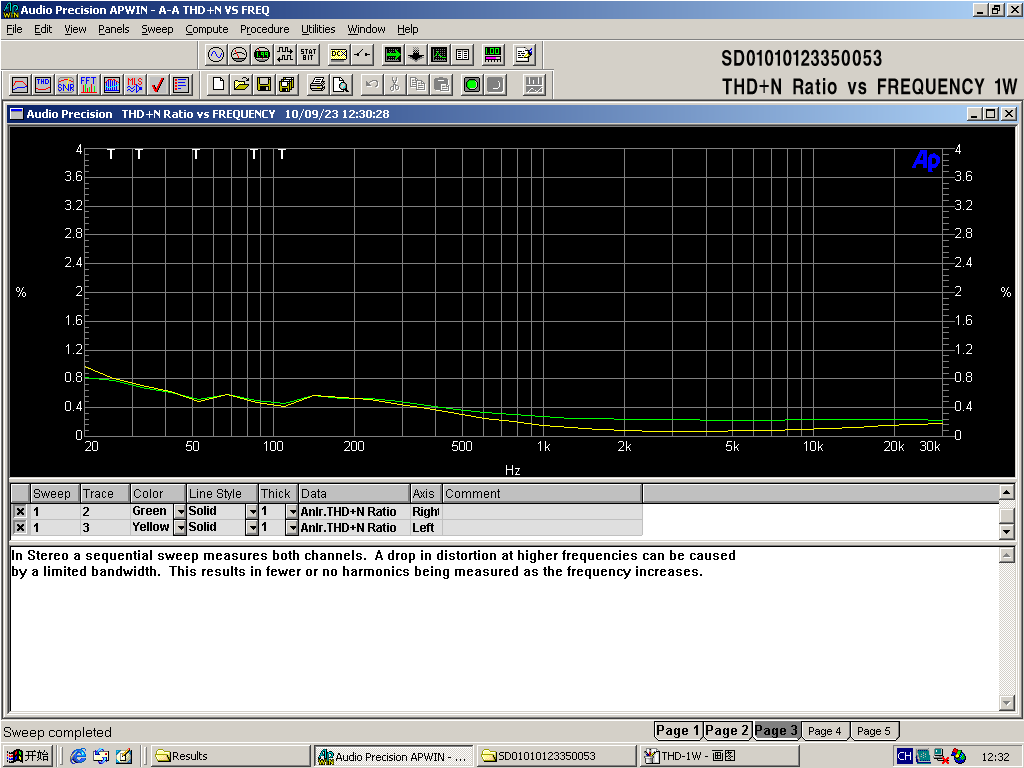

    THD+N 1W

    broken image

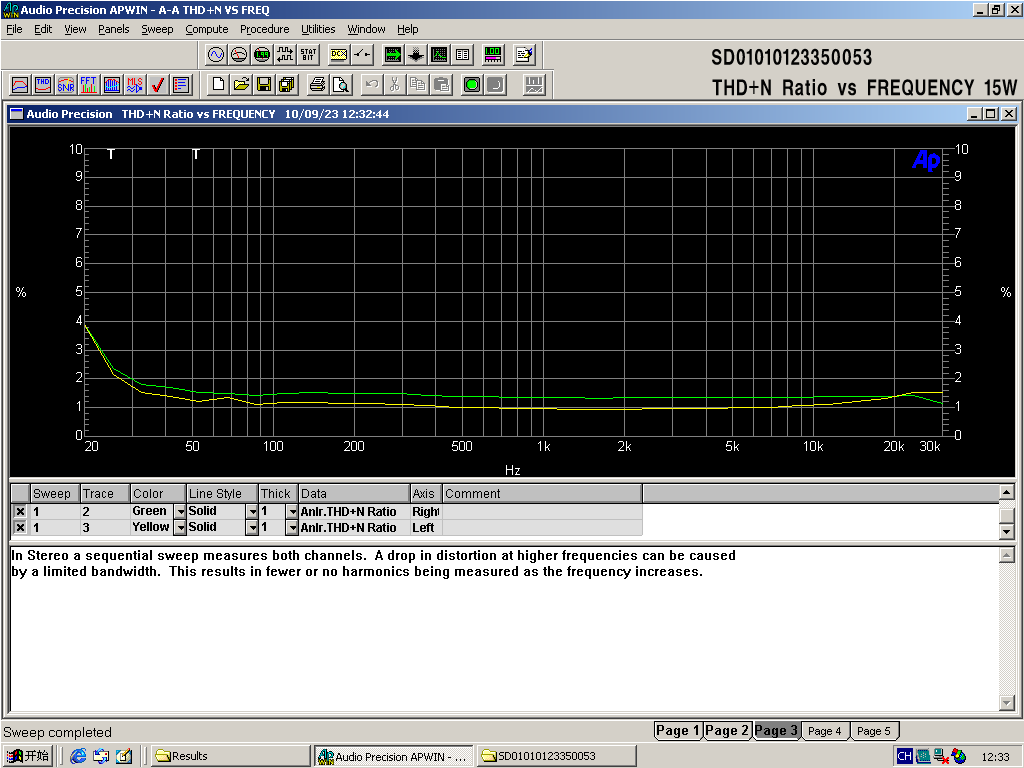

    THD+N 15W

    broken image

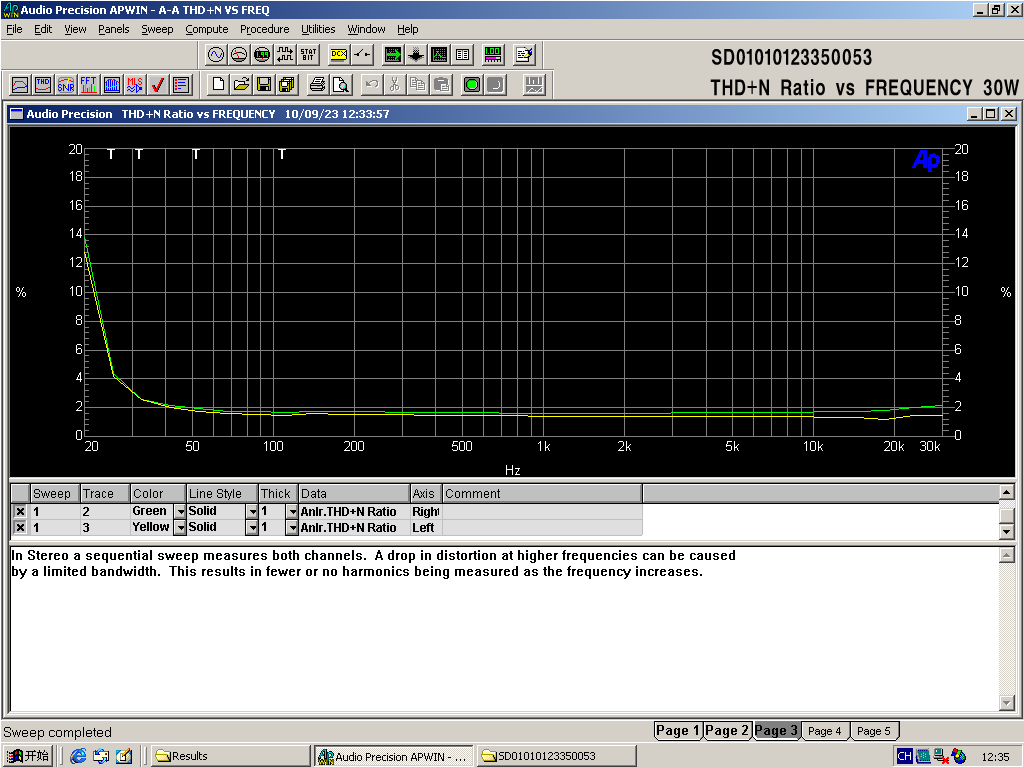

    THD+N 30W

    broken image

    AUX Channel Isolation

    broken image

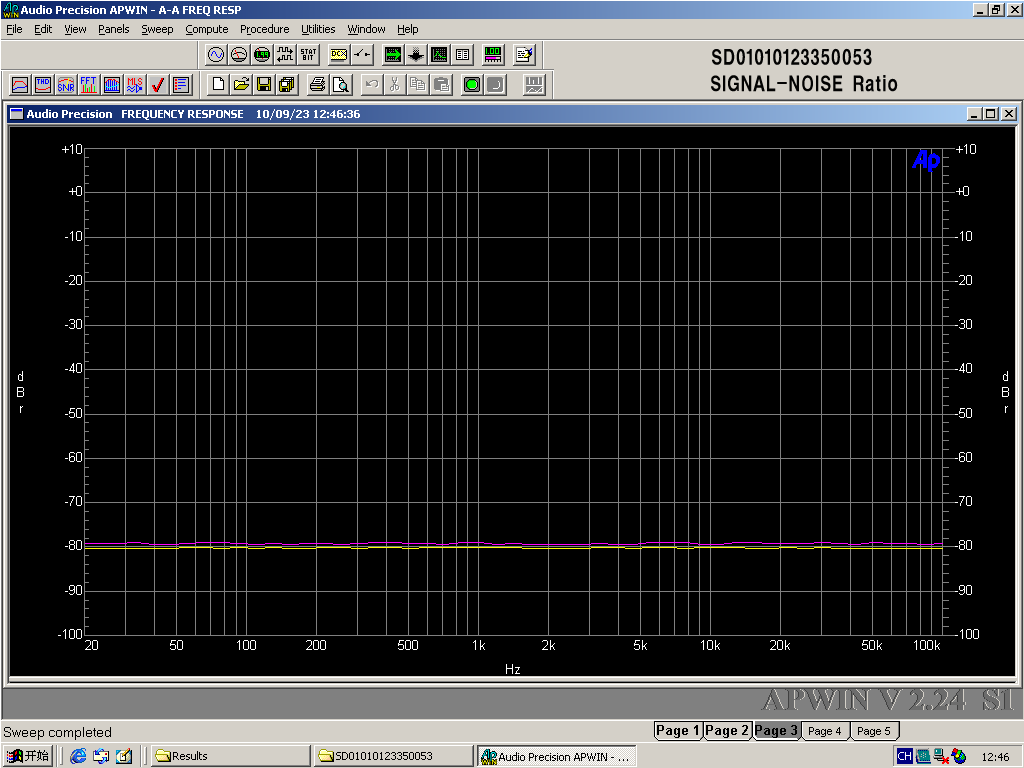

    SNR

    broken image
